Modell einer 64-Segment-Matrix

Beschreibung:

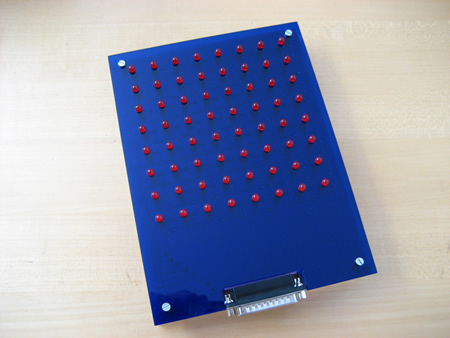

Zwischen den Douts 1-8 und den Douts 9-16 liegt eine Spannung von ca. 11V an, wenn über die Verbindung von PIN 5 und PIN 18 die Betriebsspannung an die Douts 1-8 übergeben wurde. Die Douts 1-8 stellen dann den Pluspol dar und die Douts 9-16 die Masse. Nun ist es möglich beispielsweise den Dout 1 mit jedem Dout von 9-16 zu kombinieren. Daraus ergibt sich die Möglichkeit 64 LEDs unabhängig voneinander zu schalten.

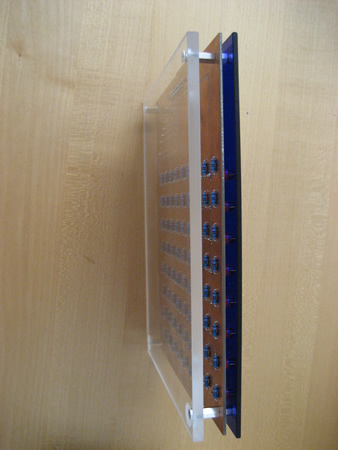

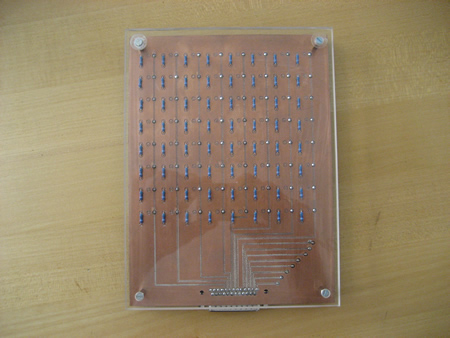

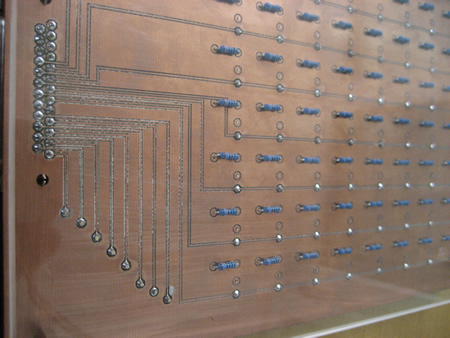

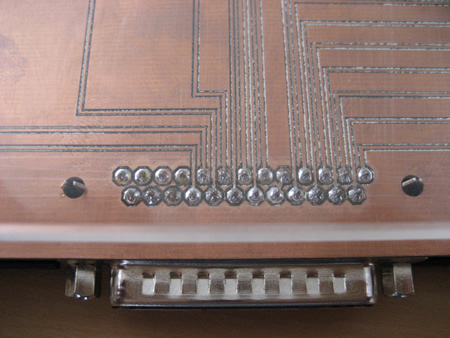

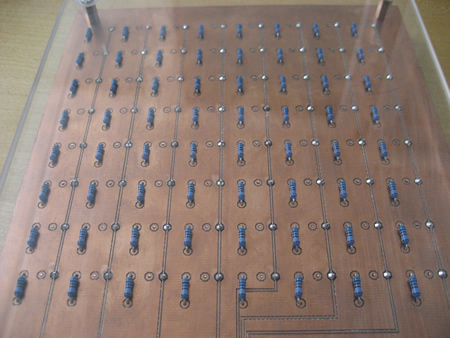

Die Herstellung erfolgt mit einer beidseitig beschichteten Platine. Auf jeder Seite können so die Bahnen für die Douts 1-8 oder die Douts 9-16 gefräst werden. Vom Anschluss mit einem SubD25 muss lediglich ein „Durchbruch“ zur anderen Seite für jeweils 8 Douts erstellt werden.
