CIUS-Lauflichter
MUSTERPROGRAMME Lauflichter
Zum Abspeichern der Dateien rechte Maustaste benutzen!
| Name | Typ | Inhalt | Größe |
| Programmkopf | cbp | Formular zur Beschreibung eines Programms und aller wichtigen Daten der Erstellung. | 2 KB |
| Lauflicht 1 | cbp | LEDs werden nacheinander einzeln eingeschaltet; reine Sequenz. | 1 KB |
| Lauflicht 2 | cbp | LEDs werden nacheinander aufwärtszählend einzeln angeschaltet und anschließend nacheinander abwärtszählend einzeln ausgeschaltet; Verwendung von Variablen. | 1 KB |
| Lauflicht 3 | cbp | LEDs werden einzeln nacheinander aufwärtszählend eingeschaltet und einzeln nacheinander aufwärtszählend ausgeschaltet; endlos. | 1 KB |
| Lauflicht 4 | cbp | LEDs werden einzeln nacheinander sich ablösend eingeschaltet. Verwendung von Bitmuster, drei Wiederholungen. | 2 KB |
| Lauflicht 5 | cbp | LED 8 und 9 bewegen sich auf- bzw. abwärtszählend einzeln schnell bis LED 1 und 16 auseinander und in umgekehrter Reihenfolge langsam aufeinander zu. Verwendung von Bitmuster; fünf Wiederholungen. | 1 KB |
| Lauflicht 6 | cbp | Wie Lauflicht 5; LEDs bleiben an beim Auseinanderlaufen. Verwendung von Bitmuster mit x; endlos. | 2 KB |
| Lauflicht 7 | cbp | LEDs gehen nacheinander aufwärtszählend an; alle erlöschen und in jeder weiteren Runde werden die Zeitintervalle beim Anschalten verkürzt; endlos. | 1 KB |
CIUS-7-Segment-Anzeige
MUSTERPROGRAMME 7-Segment
Zum Abspeichern der Dateien rechte Maustaste benutzen!
| Name | Typ | Inhalt | Größe |
| Programmkopf | cbp | Formular zur Beschreibung eines Programms und aller wichtigen Daten der Erstellung. | 2 KB |
| 7-Segment 1 | cbp | Einschalten der LEDs der Anzeige nacheinander durch eine Zählschleife. | 2 KB |
| 7-Segment 2 | cbp | Wie Nr.1 mit Variablen und Schleife mit Abbruchbedingung. | 3 KB |
| 7-Segment 3 | cbp | Wie Nr.1 mit Bitmuster ohne Zählschleife. | 2 KB |
| 7-Segment 4 | cbp | Zahlen 0 bis 9 werden nacheinander eingeschaltet. | 2 KB |
| 7-Segment 5 | cbp | Wie Nr.4 mit Endlosschleife und Variable für die Zeit. | 2 KB |
| 7-Segment 6 | cbp | Wie Nr.5 mit Unterprogrammen (SUBs). | 3 KB |

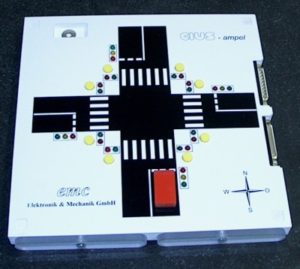

CIUS-Ampel
MUSTERPROGRAMME Ampel
Zum Abspeichern der Dateien rechte Maustaste benutzen!
Die Ampelprogramme bauen der Reihenfolge nach aufeinander auf.
Das A nach dem Dateinamen bezeichnet eine Maske (der Programmkopf), in der die Aufgabe formuliert ist.
Das L nach dem Dateinamen bezeichnet das korrespondierende Programm zur Lösung der Aufgabe.
| Name | Typ | Inhalt | Größe |
| Ampel 00 A | cbp | Aufgabenmaske als Programmkopf: Belegung der Ampel prüfen und in den Programmkopf eintragen | 1,5 KB |
| Ampel 00 L | cbp | Lösung von Aufgabe 00 | 1,6 KB |
| Ampel 01 A | cbp | Aufgabe: Auto-Nebenstraße Blinklicht gelb | 1.5 KB |
| Ampel 01 L1 | cbp | Lösung, Endlosschleife | 1,8 KB |
| Ampel 01 L2 | cbp | Lösung mit Bitmuster | 1,8 KB |
| Ampel 02 A | cbp | Aufgabe: Auto-Nebenstraße Blinklicht gelb mit variabler Blinkfrequenz | 1,5 KB |
| Ampel 02 L1 | cbp | Lösung, Variablendeklaration | 2,1 KB |
| Ampel 02 L2 | cbp | Lösung mit Bitmuster | 2,1 KB |
| Ampel 03 A | cbp | Aufgabe: Autoampel der Nebenstraße | 1,5 KB |
| Ampel 03 L1 | cbp | Lösung | 2,3 KB |
| Ampel 03 L2 | cbp | Lösung mit Bitmuster | 2,1 KB |
| Ampel 04 A | cbp | Aufgabe: Autoampel der Nebenstraße mit variabler Dauer der Phasen | 1,5 KB |
| Ampel 04 L | cbp | Lösung, Variablendeklaration für verschiedene Phasen | 2,9 KB |
| Ampel 05 A | cbp | Aufgabe: alle Ampeln der Nebenstraße programmieren | 1,5 KB |
| Ampel 05 L1 | cbp | Lösung | 2,6 KB |
| Ampel 05 L2 | cbp | Lösung mit Bitmuster | 2,2 KB |
CIUS-Lift
MUSTERPROGRAMME Lift
Zum Abspeichern der Dateien rechte Maustaste benutzen!
| Name | Typ | Inhalt | Größe |
| Programmkopf | cbp | Formular zur Beschreibung eines Programms und aller wichtigen Daten der Erstellung. | 2 KB |
| Auf-ab | cbp | Lift fährt ständig zeitlich begrenzt auf und ab. | 1 KB |
| OG 1 | cbp | Lift fährt von unten ins 1.OG. | 1 KB |
| OG2 | cbp | Wie OG 1 mit leerer Schleife mit Abbruchbedingung. | 1 KB |
| EG | cbp | Lift fährt von oben ins EG, leere Schleife mit Abbruchbedingung. | 1 KB |
| EG-1OG | cbp | Lift fährt ständig zwischen EG und 1.OG hin und her. | 1 KB |
| Lift2 | cbp | Lift fährt in die Ausgangsposition ins EG und kann dann mit den Zieltasten ins EG oder 1.OG geholt werden. | 4 KB |
Lehrerportal
Lehrerportal Musterprogramme
Hinweis: Musterprogramme beim Webmaster anfordern!
| Ampelprogramme |
||||
| Name | Typ | Größe | Inhalt |  |
| Ampel 06 A | cbp | 1,5 KB | Aufgabe: alle Ampeln der Nebenstraße mit Fußgängerbedarfsmeldung durch Taster | |
| Ampel 06 L1 | cbp | 2,8 KB | Lösung, Bedarfsabfrage durch Schleife mit Abbruchbedingung, Ampelphasen bei Bedarf als Unterprogramm | |
| Ampel 06 L2 | cbp | 2,7 KB | Lösung ohne Unterprogramm, Eingangssequenz zum Programmstart | |
| Ampel 06 L3 | cbp | 2,9 KB | Lösung mit Eingangssequenz zum Programmstart, Bedarfsabfrage durch Schleife mit Abbruchbedingung, Ampelphasen bei Bedarf als Unterprogramm | |
| Ampel 06 L4 | cbp | 2,7 KB | Lösung mit Eingangssequenz zum Programmstart, Bedarfsabfrage durch Schleife mit Abbruchbedingung | |
| Ampel 07 A | cbp | 1,5 KB | Aufgabe: komplette Ampelkreuzung programmieren | |
| Ampel 07 L | cbp | 2,8 KB | Lösung mit Bitmuster und Eingangssequenz zum Programmstart | |
| Ampel 08 A | cbp | 1,5 KB | Aufgabe: komplette Ampelkreuzung mit Unterprogrammen programmieren | |
| Ampel 08 L | cbp | 2,9 KB | Lösung von Aufgabe 08 | |
| Liftprogramme |
||||
| Name | Typ | Größe | Inhalt |  |
| Lift2_V2 | cbp | 5 KB | Lift fährt in die Ausgangsposition ins EG und kann dann mit den Zieltasten ins EG oder 1.OG geholt werden. Unter Verwendung von Subprogrammen zum IST-SOLL Vergleich. | |
| Lift2_V3 | cbp | 5 KB | Wie Lift2_V2 mit getrennten Subprogrammen zur Abfrage Istwert – Sollwert; mit Verzweigungen und Schleifen in der Abfrage. | |
| Lift2Anz1 | cbp | 4 KB | Lift fährt in die Ausgangsposition ins EG und kann dann mit den Zieltasten ins EG oder 1.OG geholt werden. Mit Stockwerkanzeige bei Erreichen; mit Verzweigungen und Schleifen programmiert. | |
| Lift2Anz2 | cbp | 4 KB | Wie Lift2Anz1 mit ständiger Anzeige, die je nach Stockwerk zeitabhängig wechselt. | |
| Lift2Anz3 | cbp | 4 KB | Wie Lift2Anz2 mit Wechsel der Anzeige, die durch die Reedkontakte im Lift ausgelöst wird. | |
| Lift2Anz3Rampe | cbp | 5 KB | Wie Lift2Anz3 mit Rampe zum langsamen Anfahren bzw. Abstoppen des Lifts. | |
| Lift2Anz3Ruf | cbp | 5 KB | Wie Lift2Anz3 mit Ruftasten und Anzeige des Rufs durch LEDs. | |
| Lift3 | cbp | 5 KB | Lift fährt in die Ausgangsposition ins EG und kann dann mit den Zieltasten ins EG, 1.OG oder 2.OG geholt werden. Durch Verzweigungen und Schleifen programmiert. | |
| Lift3_V2 | cbp | 5 KB | Wie Lift3 mit Unterprogrammen zum Ist-Sollwert Vergleich. | |
| Lift3_V3 | cbp | 5 KB | Wie Lift3_V2 mit Verzweigungen und Schleifen in der Abfrage. | |
| Lift3Anz3 | cbp | 6 KB | Wie Lift3 mit wechselnder Anzeige durch eingebaute Reedkontakte im Lift. | |
| Lift3Anz3Ruf | cbp | 8 KB | Wie Lift3Anz3 mit Ruftasten und Anzeige des Rufs durch LEDs. | |
| Lift4 | cbp | 7 KB | Lift fährt in die Ausgangsposition ins EG und kann dann mit den Zieltasten ins EG, 1.OG, 2.OG oder 3.OG geholt werden. Durch Verzweigungen und Schleifen programmiert. | |
| Lift4_V2 | cbp | 5 KB | Wie Lift4 mit Unterprogrammen zum Ist-Sollwert Vergleich. | |
| Lift4_V3 | cbp | 5 KB | Wie Lift4_V2 mit Verzweigungen und Schleifen in der Abfrage. | |
| Lift4_V3Ruf | cbp | 5 KB | Wie Lift4_V3 mit Ruftasten. | |
| Projekte und Jahresarbeiten |
||||
| Name | Typ | Größe | Inhalt |  |
| Lift4_V4 | cbp | 19 KB | Jahresarbeit Klasse 10, vier Stockwerke mit Anzeige. | |
| Lift4_V5 | cbp | 19 KB | Jahresarbeit Klasse 10, vier Stockwerke mit Anzeige und Lift-Logbuch in einem Anzeigefenster. | |
| Geschwindigkeitsmessung | cbp | 5 KB | Die oftmals in Ortseinfahrten zu findende Geschwindigkeitsanzeige „Sie fahren gerade …“ wird simuliert. Die Messung erfolgt mittels Infrarotlichtschranken. Die Ausgabe der Werte erscheint zum einen in einem Fenster auf dem PC-Bildschirm und wird zum anderen an eine 7-Segmentanzeige weitergegeben. | |
| Fräspläne 64-Segment-Matrix Oberseite Unterseite |
nccad6 |
531 KB |
Modell zum Ansteuern von 64 unabhängigen LEDs. | |
| Parkhauszählwerk | cbp | 5 KB | Programm zum Zählen und Verrechnen sämtlicher ein- und ausfahrender Fahrzeuge. | |
| Lift4_V6 | cbp | 36 KB | Jahresarbeit Klasse 10, vier Stockwerke, sämtliche Anzeigen, Bildschirmausgabe, Notschalter (Ruftasten EG und 1.Stock gemeinsam gedrückt bewirken Abbruch der Fahrt, Fahrt ins EG und Abbruch des gesamten Programms), Inspektionsintervall, LED-Test …. | |
